Aby dostosować zaczep R5 do współpracy z drzwiami z profili aluminiowych i PVC zmniejszono wysokość zaczepu elektromagnetycznego z 21 mm w wersji R4 na 16,5 mm w R5. Przesunięcie osi obrotu rygla w dół pozwoliło uzyskać efekt obwodowego ruchu rygla, co umożliwia montaż zaczepu elektromagnetycznego przy mniejszym podcięciu ościeżnicy.
Zaletą zaczepu są małe wymiary, symetryczność, dzięki której odmiana może być montowana zarówno do drzwi lewych jak i prawych oraz większa pewność działania nawet w przypadku wykrzywionej futryny lub spaczonych drzwi. Zaczep R5 można montować ze standardowymi szyldami firmy "Elektra Plus".
Wychylenie rygla w zaczepach R3, R4 i R5
Symetryczna konstrukcja oraz małe wymiary umożliwiają zastosowanie go do systemu bram przesuwnych.
Zaczep R5 może współpracować z instalacją domofonową we wszelkiego typu drzwiach wejściowych.
Wykonuje się go z materiałów odpornych na korozję, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.
Wersja zaczepu
Działanie odwrotne - wersja rewersyjna - zaczep w stanie beznapięciowym jest odblokowany. Po podaniu napięcia dźwigienka zaczepu blokuje zapadkę. Stosowane są głównie w pomieszczeniach użytku publicznego, gdzie przepisy przeciwpożarowe i BHP narzucają warunek odblokowania drzwi przy zaniku napięcia np. szkoły, kina, biura itp.DC - Zaczep zaleca się podłączać do prądu stałego (DC). W przypadku podłączenia do prądu zmiennego (AC) zaleca się zastosowanie układu prostowniczego - do nabycia jako wyposażenie dodatkowe.

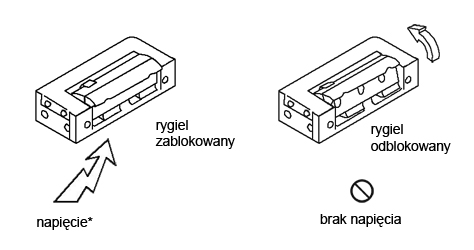

Schemat działania zaczepu rewersyjnego
Dane techniczne
| wymiary zewnętrzne obudowy: | 16,5 x 29 x 68 mm |
| masa: | 0,13 kg |
| dopuszczalny nacisk na drzwi podczas zwalniania zapadki: | 30N (3 kG) |
| dopuszczalne obciążenie drzwi działające na zaczep: | 3000 N (300 kG) |
| napięcie znamionowe U: | 10 ± 2V * |
| dopuszczalny czas nieprzerwanej pracy: | nieograniczony |
| zapadka: | regulowana w zakresie 3 mm umożliwia regulację luzu |
| * pozwala zastosować transformator dzwonkowy | |
Pobór prądu
| Napięcie U | 10V | 11V | 12V | 10V | 11V | 12V |
| Wersja zaczepu | Prąd zmienny (AC) [mA] | Prąd stały (DC) [mA] | ||||
| R5-12.13 | 170 | 200 | 220 | 230 | 280 | |
Zaczep zaleca się podłączać do prądu stałego (DC). W przypadku podłączenia do prądu zmiennego (AC) zaleca się zastosowanie układu prostowniczego - do nabycia jako wyposażenie dodatkowe.
Dokumentacja
Zaczepy R5 spełniają zasadnicze wymagania Dyrektywy EMC 2004/108/WE.
Kod produktu: R5-12.13

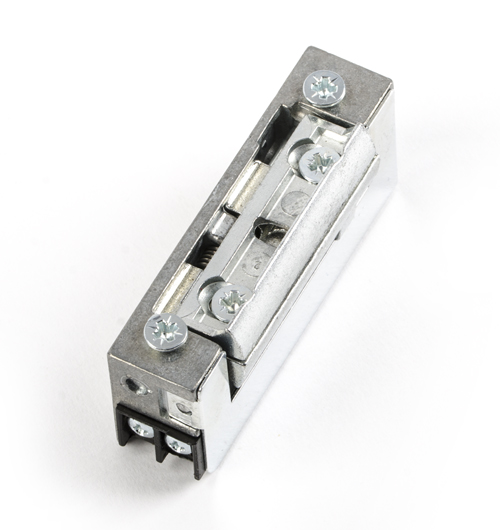

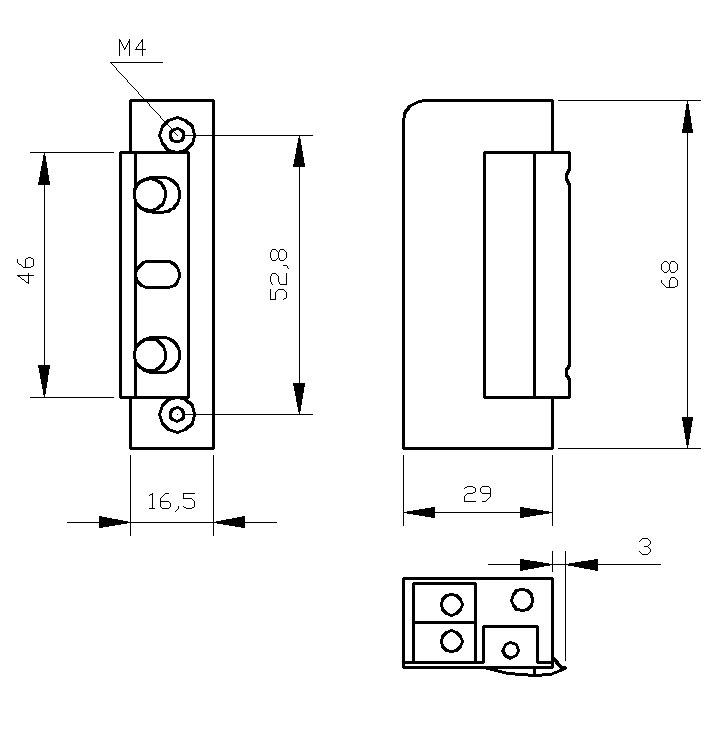

Wymiary i zdjęcie zaczepu
