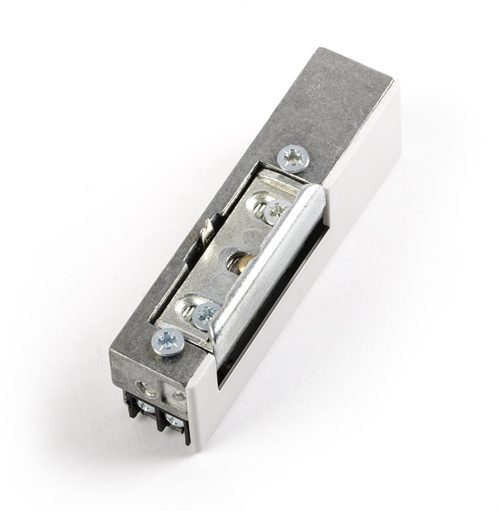

Zaczep R3-LEWY 12V - z pamięcią, z blokadą, do drzwi prężących

Opis

Zaczep R3 przeznaczony jest do zdalnego otwierania drzwi i furtek, lewych i prawych (jeśli konstrukcja zamka od drzwi na to pozwala) oraz dwuskrzydłowych. Zaczep elektromagnetyczny R3 jest przeznaczony do drzwi i furtek z kształtowników metalowych, do współpracy z zamkiem zapadkowo-zasuwkowym lub zapadkowym.
Zmniejszenie zaczepu do podanych wymiarów zrealizowano poprzez zastosowanie układu dźwigni, dzięki temu zaczepy mieszczą się w większości ościeżnic.

Zaczep elektromagnetyczny współpracować może z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Wykonuje się go z materiałów odpornych na korozje, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.
Na specjalne życzenie klienta wyrób można pokryć dowolnym kolorem.

Wersja zaczepu

Z blokadą - działanie jak w wersji podstawowej z dodatkową funkcją blokady zapadki – przesunięcie dźwigni blokady umożliwia otwarcie drzwi na stałe, bez użycia impulsu elektrycznego. Po cofnięciu dźwigienki blokady w położenie pierwotne, zaczep pracuje jak w wersji podstawowej.
Wersja ta stosowana może być w pomieszczeniach gdzie potrzebne jest czasowe odblokowanie drzwi np.: biura, placówki usługowe w godzinach urzędowania (pomieszczenia ogólnodostępne). Po godzinach urzędowania można zaczep zablokować, wówczas dostęp jest kontrolowany za pomocą układu domofonowego.

Z pamięcią - funkcja pamięci umożliwia otwarcie drzwi bez użycia klucza. Podając impuls elektryczny przyciskiem w unifonie zaczep "pamięta" go, to znaczy do czasu otwarcia drzwi odblokowuje zapadkę. Zamykając drzwi "kasujemy" pamięć, wówczas zaczep wraca do stanu pierwotnego.
Funkcję tę możemy wykorzystać gdy:
- chcemy opuścić pomieszczenie bez użycia klucza lub klamki,
- gdy mamy do pokonania kilka drzwi, możemy odblokować je wszystkie jednym krótkim impulsem,
- proces wchodzenia przeciąga się w czasie.
Szczegółowa instrukcja montażu zaczepu z pamięcią w sekcji Dokumentacja.

UWAGA! Jeśli drzwi nie zostaną otwarte zapadka pozostanie cały czas w stanie odblokowanym – a więc drzwi również.

Do drzwi prężących - wyróżnia się tym, że przy stałym naporze na drzwi (np. poprzez siłę wiatru, uszczelek drzwi, etc.) rzędu 5-15 kg na rygiel zaczepu zapadka elektrozaczepu jest w stanie odblokować drzwi - w przeciwieństwie do zaczepu w wersji podstawowej.

Praca zaczepu charakteryzuje się cichym brzęczeniem.

Dane techniczne

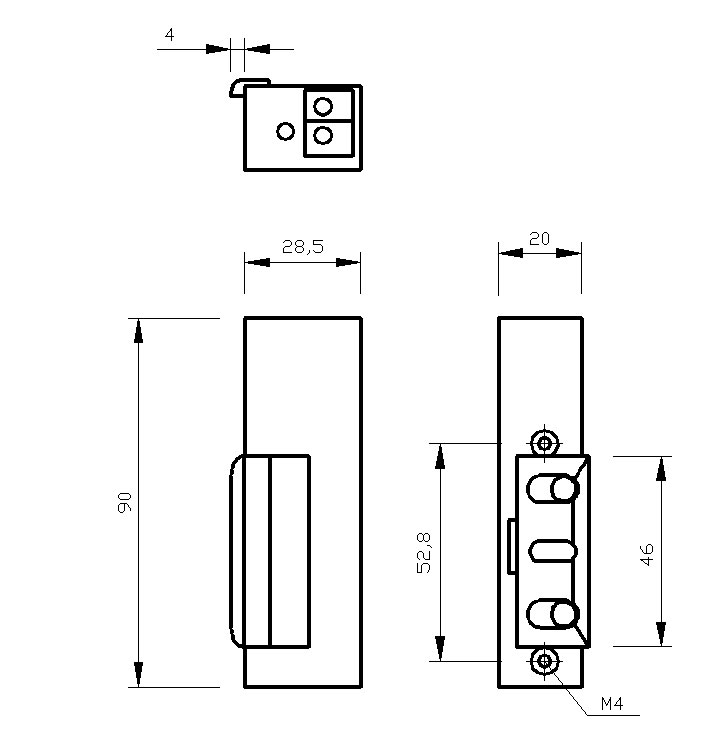

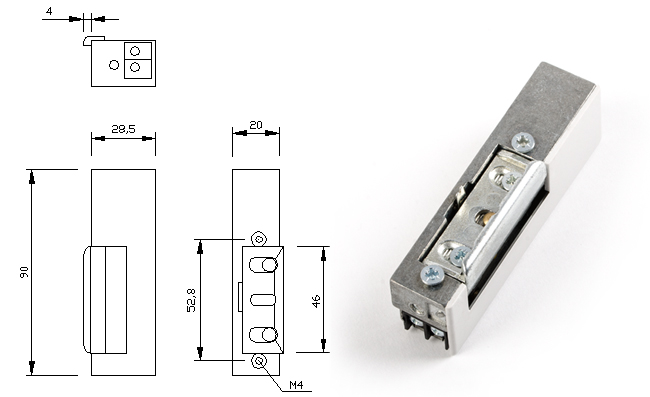

wymiary zewnętrzne obudowy:	20 x 28,5 x 90 mm
masa:	0,20 kg
dopuszczalny nacisk na drzwi podczas zwalniania zapadki:	30N (3 kG)
dopuszczalne obciążenie drzwi działające na zaczep:	3000 N (300 kG)
napięcie znamionowe U:	10 ± 2V *
dopuszczalny czas nieprzerwanej pracy:	30 min.
zapadka:	regulowana w zakresie 3 mm umożliwia regulację luzu
* pozwala zastosować transformator dzwonkowy

Pobór prądu

Napięcie U	8V	10V	12V	8V	10V	12V
Wersja zaczepu	Prąd zmienny (AC) [mA]			Prąd stały (DC) [mA]
R3-12.46L	320	500	620	680	800	950

Określanie drzwi lewych i prawych

Drzwi określa się patrząc na nie od strony z której widoczne są zawiasy (PN-B-02100, PN-B-91000).

Dokumentacja

Zaczepy R3 spełniają zasadnicze wymagania Dyrektywy EMC 2004/108/WE.

Kod produktu: R3-12.46L
