Przycisk dzwonkowy PD25

Opis

Przycisk dzwonkowy PD25 wykonany jest ze stali nierdzewnej. Gwint mocujący M22x1.

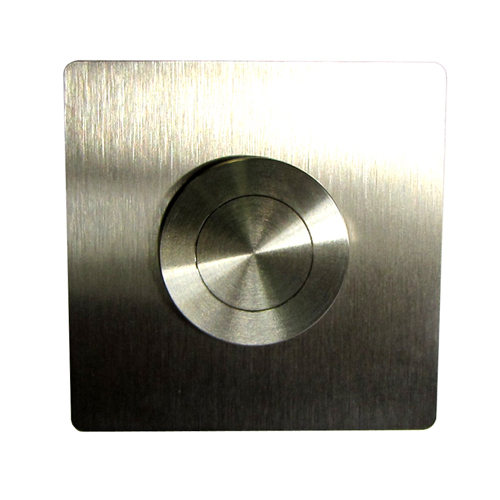

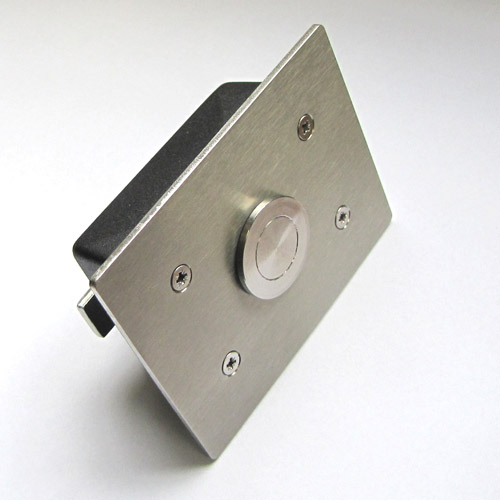

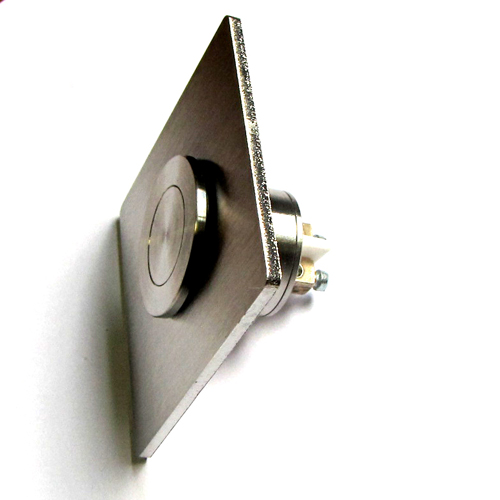

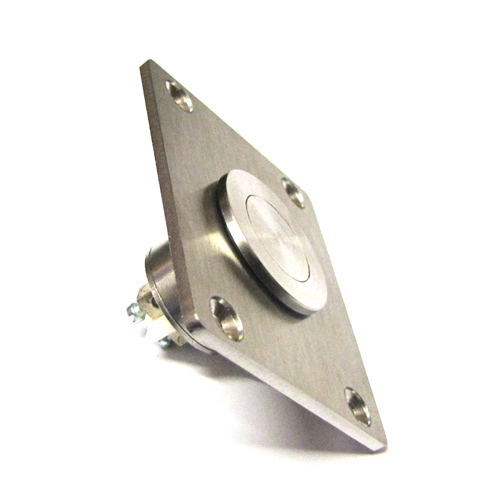

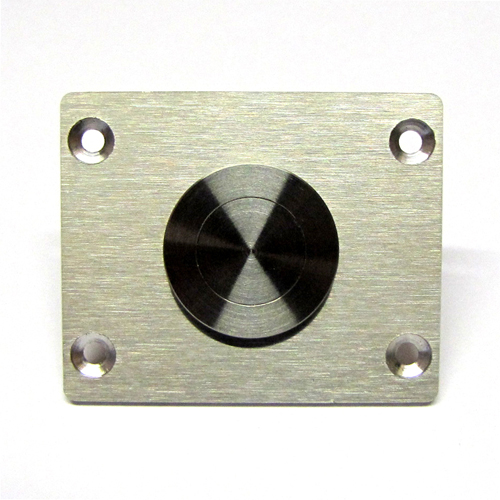

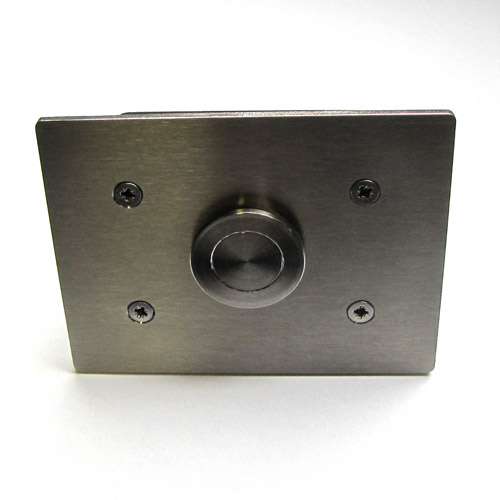

Istnieje możliwość kupna osobno lub razem z szyldami typu INOX.

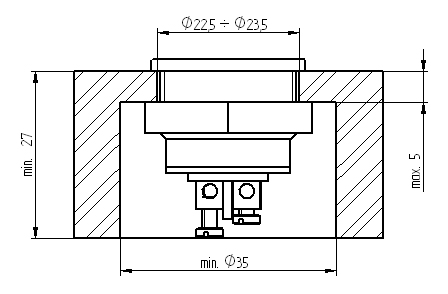

Sposób montażu

1. W przygotowany wcześniej otwór (średnica pomiędzy 22,5 a 23,5 mm) włożyć PD25 bez nakrętki. Grubość elementu, do którego przymocowany będzie detal nie może przekraczać 5 mm.
2. Przykręcić nakrętkę (otwór w którym mieścić się będzie nakrętka nie może być mniejszy niż 35 mm - w innym przypadku przykręcenie nakrętki może być utrudnione lub niemożliwe).
3. W przypadku puszek lub elementów zamkniętych od strony wkrętów, głębokość nie może być mniejsza niż 27 mm.
4. Przykręcić przewody zasialające (maksymalne napięcie - 24V).

Dane techniczne

napięcie znamionowe U:	do 24V AC/DC
natężenie I:	1 A
stopień ochrony:	IP43
gwint mocujący:	M22x1

Kod produktu: PD25
