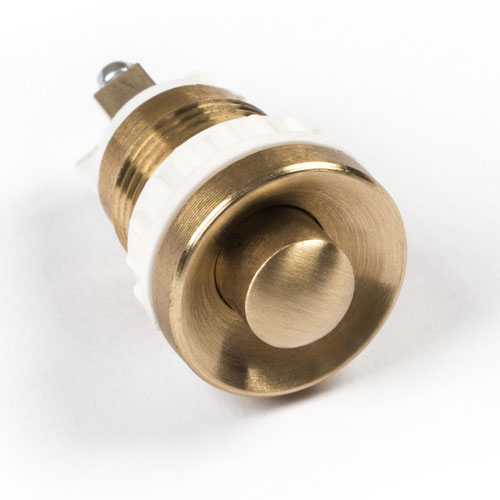

Przycisk dzwonkowy mosiężny PD-MOS

Opis

Przycisk dzwonkowy wykonany jest z mosiądzu. Czoło polerowane, gwint M15x1.
Istnieje możliwość kupna osobno lub razem z szyldami ozdobnymi. Zobacz ofertę szyldów ozdobnych

Sposób montażu

1. W przygotowany wcześniej otwór (średnica pomiędzy 15 a 18 mm) włożyć PD bez nakrętki. Grubość elementu, do którego przymocowany będzie detal nie może przekraczać 10 mm.
2. Przykręcić nakrętkę (otwór w którym mieścić się będzie nakrętka nie może być mniejszy niż 21 mm - w innym przypadku przykręcenie nakrętki może być utrudnione lub niemożliwe).
3. W przypadku puszek lub elementów zamkniętych od strony wkrętów, głębokość nie może być mniejsza niż 24 mm.
4. Przykręcić przewody zasialające (maksymalne napięcie - 24V).

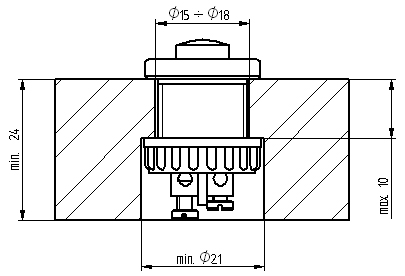

Schemat montażu PD

Galeria

Dane techniczne

napięcie znamionowe U:do 24V AC/DC
natężenie I:1 A
stopień ochrony:IP43
gwint mocujący:M15x1

Dokumentacja

PDF FileDeklaracja zgodności

Kod produktu: PD-MOS

Cena

  • cena netto: 35.08 PLN
  • VAT: 23%
  • cena brutto: 43.15 PLN
