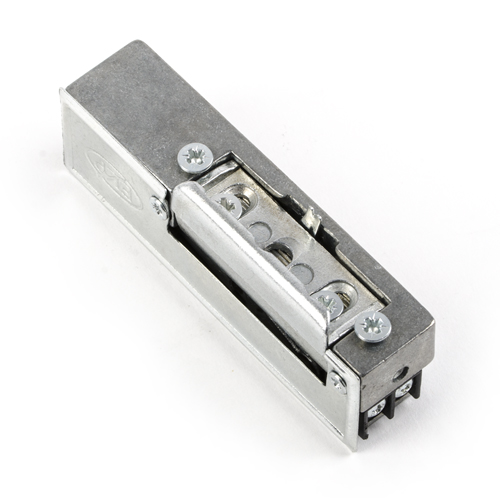

Zámek R3-PRAVÝ 12V - s vnitřní pamětí, s blokací

Popis

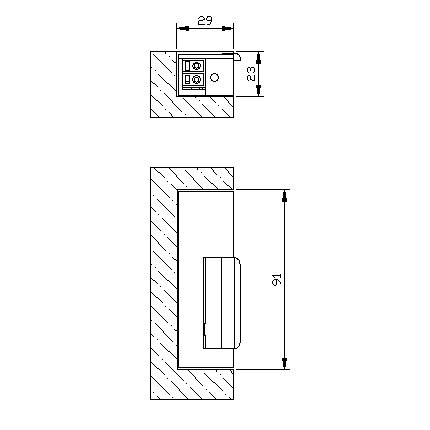

Zámek R3 je určen k dálkovému otevírání dveří a branek, pravých i levých (jestliže to konstrukce dveřního zámku dovoluje), taktéž dvoukřídlých. Elektrický zámek R3 je určen do vstupních branek z ocelových profilů, k součinnosti se zámkem západkovo-zásuvkovým nebo západkovým. Je určen do míst, kde lze provést kontakt o rozměrech 23x29x91 mm (viz galerie).
Zmenšení zámku na zadané rozměry je dosaženo použitím páčkového mechanismu, díky němuž se zámky vměstnají do většiny zárubní.

Elektrický zámek může fungovat společně s instalací domofonu ve všech typech vchodových dveří. Je vyroben z materiálů odolných vůči korozi, takže může být instalován vně objektů, avšak je třeba ho chránit před zaplavením, povětrnostními vlivy a zatřením barvou.
Na přání zákazníka může být nalakován vybraným odstínem.

Verze zámku

S blokací – funkce jako u verze základní s dodatečnou funkcí blokace západky – posunutí páčky blokace umožňuje trvalé otevření dveří bez nutnosti použití elektrického impulzu. Po vrácení páčky blokace do původní polohy funguje zámek jako u verze základní.
Tato verze může být použita v prostorách s požadavkem na dočasné odblokování dveří např. kanceláře, veřejných prostor v úředních hodinách. Po skončení úředních hodin lze zámek zablokovat a přístup je následně kontrolován pomocí domofonu.

S vnitřní pamětí – funkce vnitřní paměti pracuje na základě vnitřního pružinkového prvku, nevyžadujícího přesné nastavení zámku vzhledem k jazýčku dveří. Funkce paměti umožňuje otevření dveří bez použití klíče. Elektrický impulz dodávaný zámku pomocí tlačítka v unifonu si zámek „pamatuje” , tj. do momentu otevření dveří odblokuje západku. Zamčením dveří pak „zrušíme” paměť a zámek se vrací do původní pozice.
Tuto funkci lze využít v případě, kdy:
- chceme opustit prostor bez použití klíče či kliky
- máme-li překonat několikeré dveře, můžeme všechny odblokovat jediným krátkým impulzem
- proces vcházení se časově protáhne.
Podrobný montážní návod k zámku s pamětí je v sekci Dokumentace.

POZOR! Nebudou-li dveře otevřeny, západka zůstane po celou dobu v odblokované poloze – tedy dveře také.

Pravy - umožňuje odblokování dveří po přivedení napětí k cívce. Použití všude tam, kde konstrukce zámku neumožňuje použítí standardního (levého) zámku.

Činnost zámku se vyznačuje tichým bzučením.

Způsob montáže

1. Do připraveného otvoru v zárubni (sloupku) osadíme zámek kontaktní destičkou směrem dolů (viz obrázek).
2. Připojit zámek a zkontrolovat jeho funkci.
3. Seřídit vůli dveří venkovní západkou.
4. Zkontrolovat činnost paměti dočasným uvedením zámku pod napětí. Po doznění elektrického impulsu by měly jít dveře jednorázově otevřít. Po jejich zamknutí by měly zůstat znovu zablokovány.

Technické údaje

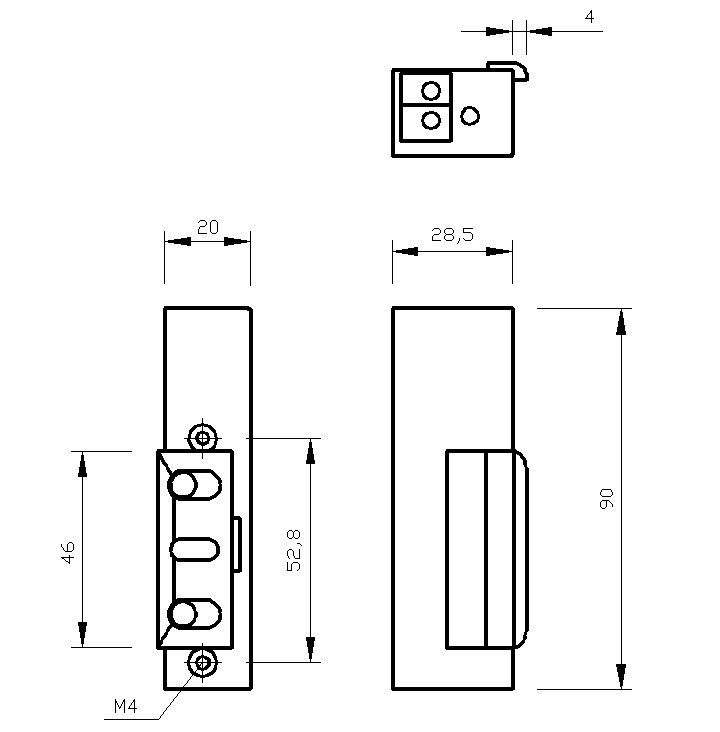

vnější rozměry zámku s krycím štítkem:	22 x 28,5 x 90 mm
hmotnost:	0,20 kg
přípustný tlak na dveře během uvolňování západky:	30N (3 kG)
přípustné zatížení dveří působící na zámek:	3000 N (300 kG)
jmenovité napětí U:	10 ± 2V *
přípustná doba nepřetržité činnosti:	30 min.
západka:	regulací v rozsahu 3mm umožňuje nastavení vůle
* umožňuje použití zvonkového transformátoru

Odběr proudu

Napětí U	8V	10V	11V	12V	8V	10V	11V	12V
Verze zámku	Střídavý proud (AC) [mA]				Stejnosměrný proud (DC) [mA]
R3-12.60P	270	360	370	420	420	550	620	650

Určení dveří levých a pravých

Rozdělení dveří na pravé a levé je dáno z pohledu, odkud jsou vidět panty (PN-B-02100, PN-B-91000).

Dokumentace

Zámky R3 splňují zásadní požadavky Směrnice EMC 2004/108/ES.

Kód výrobku: R3-12.60P
