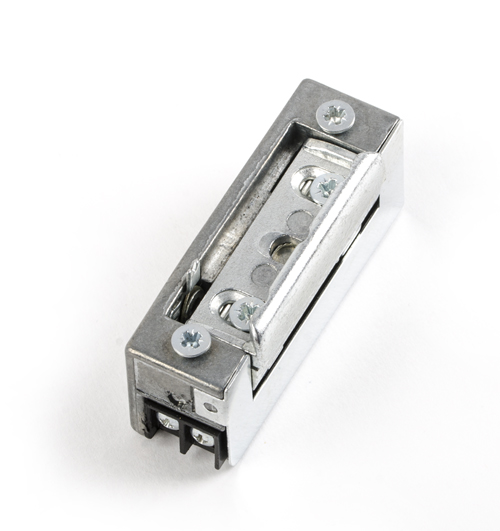

Zámek R4 12V - s vnitřní pamětí, s blokací

Popis

Zámek R4 je určen k dálkovému ovládání dveří a branek levých i pravých, vč. dvoukřídlých. Spolupůsobí se zámkem západkovo-zásuvkovým nebo západkovým.
Výhodou zámku jsou malé rozměry, souměrnost, díky níž může být v obměně montován jak do levých, tak pravých dveří a také větší jistota funkčnosti i v případě zkřížené zárubně či prohnutých dveří. Zámek R4 lze montovat se standardními štítky firmy "Elektra Plus".

Symetrická konstrukce jakož i malé rozměry umožňují použití zámku v systémech posuvných vrat.
Zámek R4 může spolupůsobit s instalacemi domofonů ve všech typech vchodových dveří.
Je vyroben z materiálů odolných vůči korozi, tedy jej lze montovat ve venkovních částech objektů, pouze musí být chráněn před zaplavením, povětrnostními vlivy a zatřením barvou.

Verze zámku

S blokací – funkce jako u verze základní s dodatečnou funkcí blokace západky – posunutí páčky blokace umožňuje trvalé otevření dveří bez nutnosti použití elektrického impulzu. Po vrácení páčky blokace do původní polohy funguje zámek jako u verze základní.
Tato verze může být použita v prostorách s požadavkem na dočasné odblokování dveří např. kanceláře, veřejných prostor v úředních hodinách. Po skončení úředních hodin lze zámek zablokovat a přístup je následně kontrolován pomocí domofonu.

S vnitřní pamětí – funkce vnitřní paměti pracuje na základě vnitřního pružinkového prvku, nevyžadujícího přesné nastavení zámku vzhledem k jazýčku dveří. Funkce paměti umožňuje otevření dveří bez použití klíče. Elektrický impulz dodávaný zámku pomocí tlačítka v unifonu si zámek „pamatuje” , tj. do momentu otevření dveří odblokuje západku. Zamčením dveří pak „zrušíme” paměť a zámek se vrací do původní pozice.
Tuto funkci lze využít v případě, kdy:
- chceme opustit prostor bez použití klíče či kliky
- máme-li překonat několikeré dveře, můžeme všechny odblokovat jediným krátkým impulzem
- proces vcházení se časově protáhne.
Podrobný montážní návod k zámku s pamětí je v sekci Dokumentace.

POZOR! Nebudou-li dveře otevřeny, západka zůstane po celou dobu v odblokované poloze – tedy dveře také.

Činnost zámku se vyznačuje tichým bzučením.

Technické údaje

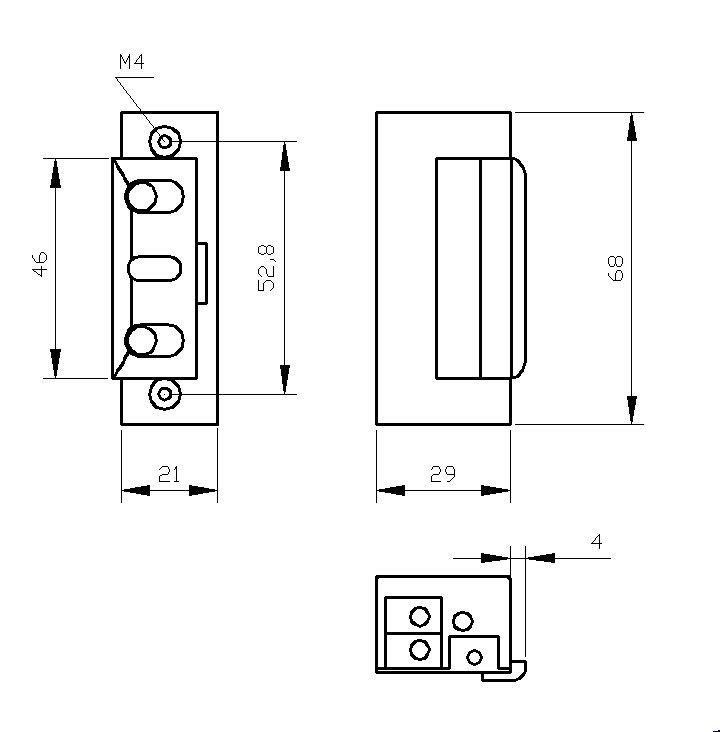

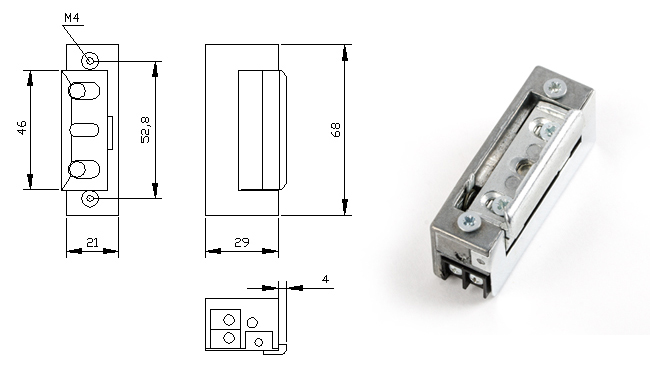

vnější rozměry zámku s krycím štítkem:	21 x 29 x 68 mm
hmotnost:	0,16 kg
přípustný tlak na dveře během uvolňování západky:	30N (3 kG)
přípustné zatížení dveří působící na zámek:	3000 N (300 kG)
jmenovité napětí U:	10 ± 2V *
přípustná doba nepřetržité činnosti:	30 min.
západka:	regulací v rozsahu 3mm umožňuje nastavení vůle
* umožňuje použití zvonkového transformátoru

Odběr proudu

Napětí U	8V	10V	12V	8V	10V	11V	12V
Verze zámku	Střídavý proud (AC) [mA]			Stejnosměrný proud (DC) [mA]
R4-12.60	280	360	530	440	560	610	660

Dokumentace

Zámky R4 splňují zásadní požadavky Směrnice EMC 2004/108/ES.

Kód výrobku: R4-12.60
