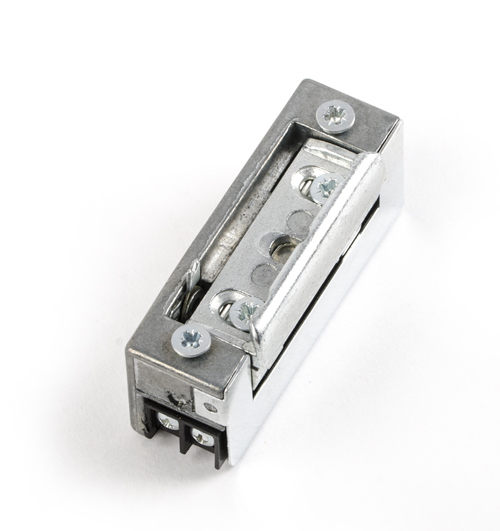

Zámek R4 24V - s blokací

Popis

Zámek R4 je určen k dálkovému ovládání dveří a branek levých i pravých, vč. dvoukřídlých. Spolupůsobí se zámkem západkovo-zásuvkovým nebo západkovým.
Výhodou zámku jsou malé rozměry, souměrnost, díky níž může být v obměně montován jak do levých, tak pravých dveří a také větší jistota funkčnosti i v případě zkřížené zárubně či prohnutých dveří. Zámek R4 lze montovat se standardními štítky firmy "Elektra Plus".

Symetrická konstrukce jakož i malé rozměry umožňují použití zámku v systémech posuvných vrat.
Zámek R4 může spolupůsobit s instalacemi domofonů ve všech typech vchodových dveří.
Je vyroben z materiálů odolných vůči korozi, tedy jej lze montovat ve venkovních částech objektů, pouze musí být chráněn před zaplavením, povětrnostními vlivy a zatřením barvou.

Verze zámku

S blokací – funkce jako u verze základní s dodatečnou funkcí blokace západky – posunutí páčky blokace umožňuje trvalé otevření dveří bez nutnosti použití elektrického impulzu. Po vrácení páčky blokace do původní polohy funguje zámek jako u verze základní.
Tato verze může být použita v prostorách s požadavkem na dočasné odblokování dveří např. kanceláře, veřejných prostor v úředních hodinách. Po skončení úředních hodin lze zámek zablokovat a přístup je následně kontrolován pomocí domofonu.

Činnost zámku se vyznačuje tichým bzučením.

Technické údaje

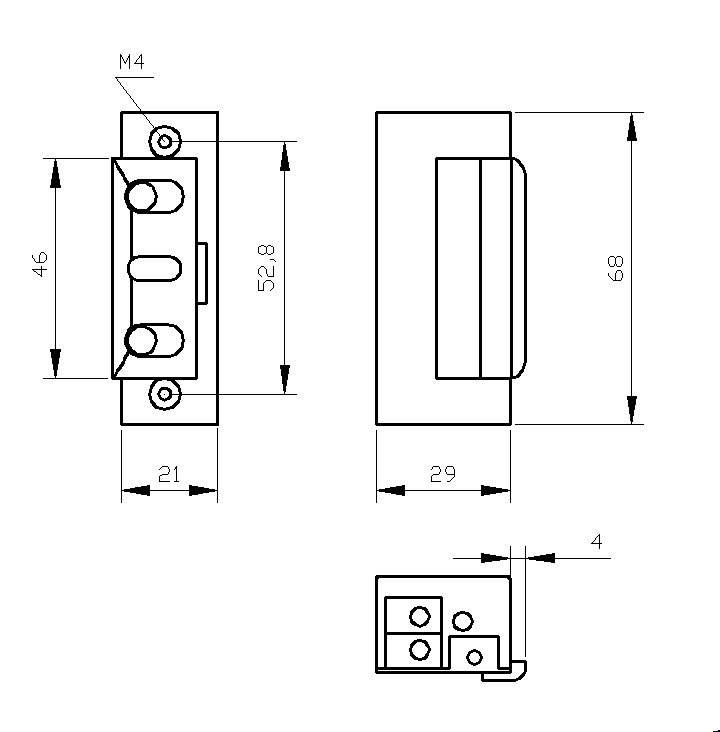

vnější rozměry zámku s krycím štítkem:	21 x 29 x 68 mm
hmotnost:	0,16 kg
přípustný tlak na dveře během uvolňování západky:	30N (3 kG)
přípustné zatížení dveří působící na zámek:	3000 N (300 kG)
jmenovité napětí U:	24 ± 2V
přípustná doba nepřetržité činnosti:	30 min.
západka:	regulací v rozsahu 3mm umožňuje nastavení vůle

Odběr proudu

Napětí U	22V	24V	26V	22V	24V	26V
Verze zámku	Střídavý proud (AC) [mA]			Stejnosměrný proud (DC) [mA]
R4-24.20	80	90	100	120	130	140

Dokumentace

Zámky R4 splňují zásadní požadavky Směrnice EMC 2004/108/ES.

Kód výrobku: R4-24.20
