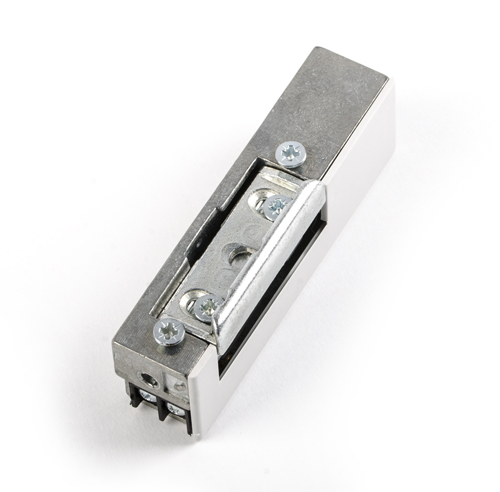

Zámek R3-LEVÝ 24V - s vnitřní pamětí

Popis

Zámek R3 je určen k dálkovému otevírání dveří a branek, levých i pravých (jestliže to konstrukce dveřního zámku dovoluje), taktéž dvoukřídlých. Elektrický zámek R3 je určen do vstupních branek z ocelových profilů, k součinnosti se zámkem západkovo-zásuvkovým nebo západkovým.
Zmenšení zámku na zadané rozměry je dosaženo použitím páčkového mechanismu, díky němuž se zámky vměstnají do většiny zárubní.

Elektrický zámek může fungovat společně s instalací domofonu ve všech typech vchodových dveří. Je vyroben z materiálů odolných vůči korozi, takže může být instalován vně objektů, avšak je třeba ho chránit před zaplavením, povětrnostními vlivy a zatřením barvou.
Na přání zákazníka může být nalakován vybraným odstínem.

Verze zámku

S vnitřní pamětí – funkce vnitřní paměti pracuje na základě vnitřního pružinkového prvku, nevyžadujícího přesné nastavení zámku vzhledem k jazýčku dveří. Funkce paměti umožňuje otevření dveří bez použití klíče. Elektrický impulz dodávaný zámku pomocí tlačítka v unifonu si zámek „pamatuje” , tj. do momentu otevření dveří odblokuje západku. Zamčením dveří pak „zrušíme” paměť a zámek se vrací do původní pozice.
Tuto funkci lze využít v případě, kdy:
- chceme opustit prostor bez použití klíče či kliky
- máme-li překonat několikeré dveře, můžeme všechny odblokovat jediným krátkým impulzem
- proces vcházení se časově protáhne.
Podrobný montážní návod k zámku s pamětí je v sekci Dokumentace.

POZOR! Nebudou-li dveře otevřeny, západka zůstane po celou dobu v odblokované poloze – tedy dveře také.

Činnost zámku se vyznačuje tichým bzučením.

Způsob montáže

1. Do připraveného otvoru v zárubni (sloupku) osadíme zámek kontaktní destičkou směrem dolů (viz obrázek).
2. Připojit zámek a zkontrolovat jeho funkci.
3. Seřídit vůli dveří venkovní západkou.
4. Zkontrolovat činnost paměti dočasným uvedením zámku pod napětí. Po doznění elektrického impulsu by měly jít dveře jednorázově otevřít. Po jejich zamknutí by měly zůstat znovu zablokovány.

Technické údaje

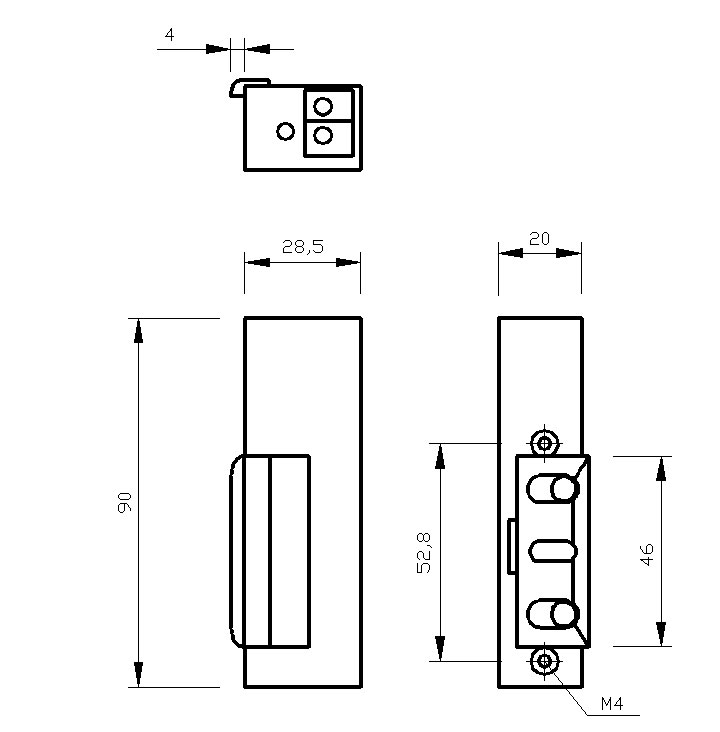

vnější rozměry zámku s krycím štítkem:	22 x 28,5 x 90 mm
hmotnost:	0,20 kg
přípustný tlak na dveře během uvolňování západky:	30N (3 kG)
přípustné zatížení dveří působící na zámek:	3000 N (300 kG)
jmenovité napětí U:	24 ± 2V
přípustná doba nepřetržité činnosti:	30 min.
západka:	regulací v rozsahu 3mm umožňuje nastavení vůle

Odběr proudu

Napětí U	22V	24V	26V	22V	24V	26V
Verze zámku	Střídavý proud (AC) [mA]			Stejnosměrný proud (DC) [mA]
R3-24.50L	105	115	125	160	170	185

Určení dveří levých a pravých

Rozdělení dveří na pravé a levé je dáno z pohledu, odkud jsou vidět panty (PN-B-02100, PN-B-91000).

Dokumentace

Zámky R3 splňují zásadní požadavky Směrnice EMC 2004/108/ES.

Kód výrobku: R3-24.50L
