Zámek R3-LEVÝ 12V - s blokací, do pružících dveří

Popis

Zámek R3 je určen k dálkovému otevírání dveří a branek, levých i pravých (jestliže to konstrukce dveřního zámku dovoluje), taktéž dvoukřídlých. Elektrický zámek R3 je určen do vstupních branek z ocelových profilů, k součinnosti se zámkem západkovo-zásuvkovým nebo západkovým.
Zmenšení zámku na zadané rozměry je dosaženo použitím páčkového mechanismu, díky němuž se zámky vměstnají do většiny zárubní.

Elektrický zámek může fungovat společně s instalací domofonu ve všech typech vchodových dveří. Je vyroben z materiálů odolných vůči korozi, takže může být instalován vně objektů, avšak je třeba ho chránit před zaplavením, povětrnostními vlivy a zatřením barvou.
Na přání zákazníka může být nalakován vybraným odstínem.

Verze zámku

S blokací – funkce jako u verze základní s dodatečnou funkcí blokace západky – posunutí páčky blokace umožňuje trvalé otevření dveří bez nutnosti použití elektrického impulzu. Po vrácení páčky blokace do původní polohy funguje zámek jako u verze základní.
Tato verze může být použita v prostorách s požadavkem na dočasné odblokování dveří např. kanceláře, veřejných prostor v úředních hodinách. Po skončení úředních hodin lze zámek zablokovat a přístup je následně kontrolován pomocí domofonu.

Do pružících dveří – odlišuje se tím, že při stálém tlaku na dveře (např. silou větru, dveřním těsněním apod.) řádově 5-15 kg na zavírač zámku je západka elekrického zámku schopna odblokovat dveře – narozdíl od zámku v základní verzi.

Činnost zámku se vyznačuje tichým bzučením.

Technické údaje

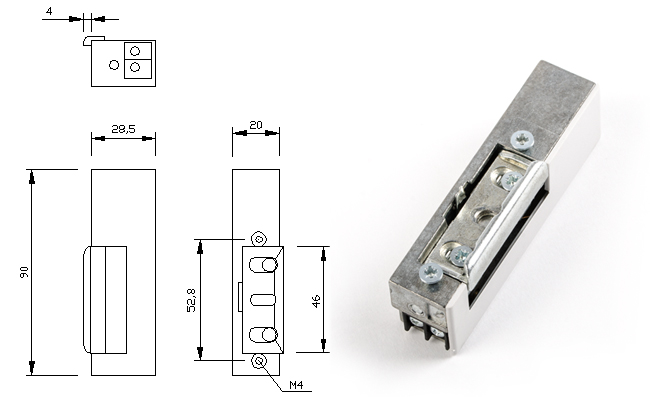

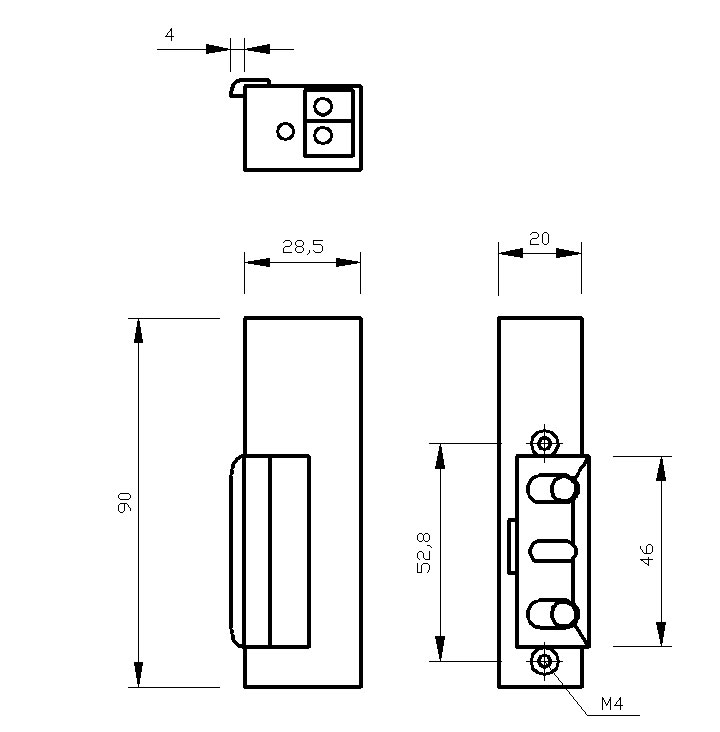

vnější rozměry zámku s krycím štítkem:	22 x 28,5 x 90 mm
hmotnost:	0,20 kg
přípustný tlak na dveře během uvolňování západky:	30N (3 kG)
přípustné zatížení dveří působící na zámek:	3000 N (300 kG)
jmenovité napětí U:	10 ± 2V *
přípustná doba nepřetržité činnosti:	30 min.
západka:	regulací v rozsahu 3mm umožňuje nastavení vůle
* umožňuje použití zvonkového transformátoru

Odběr proudu

Napětí U	8V	10V	12V	8V	10V	12V
Verze zámku	Střídavý proud (AC) [mA]			Stejnosměrný proud (DC) [mA]
R3-12.26L	320	500	620	680	800	950

Určení dveří levých a pravých

Rozdělení dveří na pravé a levé je dáno z pohledu, odkud jsou vidět panty (PN-B-02100, PN-B-91000).

Dokumentace

Zámky R3 splňují zásadní požadavky Směrnice EMC 2004/108/ES.

Kód výrobku: R3-12.26L
